1、外動顎低矮顎式破碎機設備簡介

PEWA90120外動顎低矮顎式破碎機是一種適用于地下破碎的新型破碎設備，它結構低矮、整個機組可拆、結構緊湊，便于搬運、吊裝，特別適用于空間受到限制的場合。與同規格的傳統鄂式破碎機相比，生產能力提高21.82%，襯板壽命至少提高3倍，整機高度降低25.6%，噸礦石消耗的功率可降低30%。

在礦山生產中，運輸?shù)V石的費用占礦石總生產費用的30%，采用普通的膠帶輸送機運輸，可使運輸費用降低80%一90%。但普通膠帶輸送機無法輸送未經破碎的大塊度、高硬度、棱角鋒利的原礦，將新型低矮移動方便的破碎機用于硬巖礦山的地下甚至工作面初碎，對提高礦山的開采強度和作業效率，甚至實現地下高效連續出礦的理想都是至關重要的一步。

近30年來，為了大幅度降低礦石的提升運輸費用，很多礦山己將礦石粗碎工序移到井下進行，但傳統粗碎破碎機及其機組結構笨重、體積龐大，需要開挖人型破碎酮室。而在地下礦山特別是在某些地質構造復雜、斷層縱橫交錯的礦山，開鑿高大炯室投資人、工效低、操作困難、安全性差，此時，能滿足地下礦山需要的低矮破碎設備就顯得尤為重要。

近年來，北京礦冶研究總院新研制成功的外動顎勻擺顎式破碎機外形低矮，比同型號傳統顎破低20%，喂料高度低，破碎系統的高度降低1/3左右，大大減少了通室的開鑿量。這種破碎機破碎能力大，襯板磨損低，能量消耗低，是地下初碎的理想選擇。但目前該系列破碎機較人型號為PEWA750 x 1060，較大入料粒度630 mm，破碎機處理能力在72一150m3/h，不能滿足大中型地卜礦山的要求，研制更大型號的低矮式外動顎勻擺顎式破碎機成為礦山，特別是地下及空間受限制的礦山的迫切需要。

2、外動顎低矮顎式破碎機研究思路及技術關鍵

（1）地下破碎對設備的要求

地下開采的工藝條件對地下初碎設備提出了苛刻刻的要求。工作空間:由于地下初碎設備安裝在集中破碎峒室或接近工作面，峒室尺寸越小、高度越低越經濟。這使設備尺寸受到嚴格控制，要求設備高度盡較低，結構緊湊。

工作對象:地下金屬礦山中破碎的多為堅硬物料。礦巖硬度系數f達到15一20。礦石破碎所需的破碎力大，襯板磨損嚴重。因此，要求設備要有高的強度和剛度，耐沖擊，耐磨損。工作環境:地下空間狹窄，環境復雜，要求設備簡單可靠，便于操作和維修。設備性能:要節能高效，生產能力高、設備功耗低，襯板壽命長。

（2）目前地下初碎設備存在的問題

目前地下礦山可選擇的初碎設備有兩大類:旋回破碎機和顎式破碎機。

(1)旋回破碎機生產能力高，破碎的塊度大，但整機重量重，外形尺寸大，高度高，相應所需的井筒尺寸、巷道斷面都要大、地下破碎用室的高度高，峒室開鑿較人大。因此僅在顎式破碎機不能滿足生產能力或破碎塊度要求的少數大型地下礦山選用。

(2)顎式破碎機結構簡單、工作可靠、制造維修容易、適應性強、成本低廉，一直是破碎領域中應用較廣的破碎設備，也是地下礦山首選的初碎設備。可選擇的顎式破碎機有兩種類型:簡擺式顎式破碎機、復擺式顎式破碎機。前者結構復雜，設備高度高、整機重量重，處理能力比較低。后者結構簡單、運動可靠、重量輕。生產能力比簡擺額式破碎機高30%左右。但顎板的使用壽命短、能耗大、偏心距大、振動噪音大、運轉平穩性差。

（3）關鍵技術及研究思路

由于傳統的顎式破碎機自身固有的缺點，在其基礎上改進也不能滿足工藝對設備的要求。要突破傳統破碎機的設計思路，從機械設計的根本出發，研制新型的破碎設備。

(1)從粉碎機構學的研究入手，改變傳統顎破的機構設計。

(2)應用好的計算機技術，創立粉碎機械的新型機構設計，獲得動顎理想運動軌跡。

(3)采用研究開發的機構設計軟件優化機構尺寸參數，獲得設備的優良性能。

3、新型外動顎低矮破碎機的研制機構原理設計

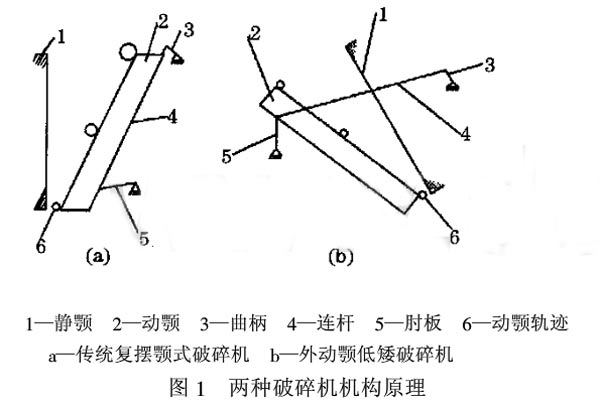

新型外動顎勻擺顎式破碎機改變了100多年來傳統顎式破碎機的機構原理。設計新穎傳統復擺額式破碎機是一曲柄連桿機構，其連桿就是動顎。而外動顎勻擺硬巖破碎機的連桿是活動邊板，而動顎僅是連桿上一點的延伸(見圖1).

 PEWA90120機構設計參數

 由于外動顎勻擺顎式破碎機理論研究的深入與成功，為PEWA90120新型外動顎低矮破碎機的開發提供了基礎，采用現代設計法從改變機構設計入手，研制新一代樣機，利用自主開發的“PW系列機構設計”，專用軟件，分別通過改變偏心距E、肘板長L、肘板座與偏心軸懸掛點的水平距離B、動顎在連接垂線上部的距離b、肘板與水平方向夾角ψ、動顎襯板與水平方向左側夾角Ø。共50多組數據的計算分析獲得大量數據，較終確定的機構參數獲得了較理想的動領運動軌跡，為PEWA90120破碎機的結構設計確定了機構幾何參數和運動參數。

結構設計及結構特點

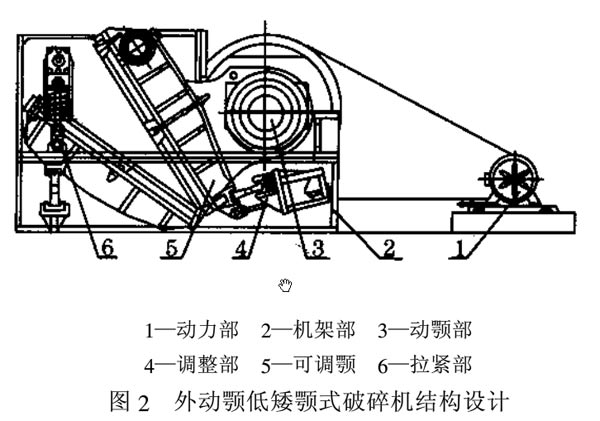

由于PE WA90120新型外動顎低矮破碎機的機構設計與傳統的顎式破碎機完全不同，設備的結構和外型都發生了很大變化，其設計簡圖見圖2。PE-WA90120破碎由傳動部、機架部2、動顎部3、調整部4、可調領部5、拉緊部6及潤滑系統等組成，電動機經三角皮帶通過皮帶輪馭動偏心軸，通過邊板將偏心軸的偏心轉動傳到外側的動顎上。

新機型的結構特點是:

(1)新機型不像傳統復擺顎式破碎機那樣采用偏心連桿套環裝置，而是通過活動邊板將偏心運動傳到外側的動顎上，破碎腔呈傾斜狀態。

(2)動顎板和偏心軸位于破碎腔及靜顎兩側，通過活動側板將偏心運動傳遞給顎板。

(3)負懸掛機構、皮帶輪及飛輪不在機器的上部而在設備中部?jī)蓚?cè)。

(4)靜顎由懸掛軸懸掛在機架上，下部通過襯板與機架相連，通過調0肘板，靜顎繞懸掛軸旋轉以改變排料口大小，控制排料粒度。

(5)機架為可拆卸式，焊接箱型結構，既減輕了重較，又提高了剛度，便于井下狹小空間運輸安裝。

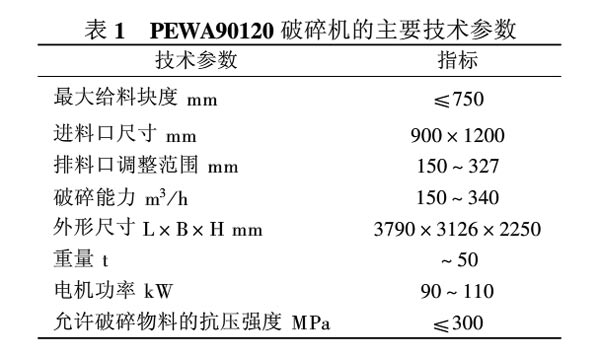

技術性能參數PEWA90120破碎機主要技術參數見表1。



新型顎式破碎機性能優點

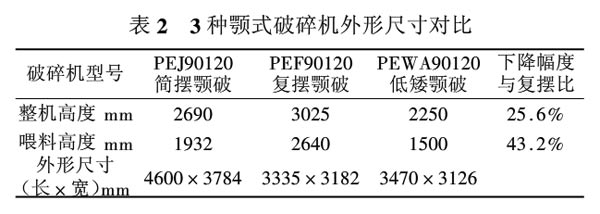

(1) 外形低矮。新型機破碎腔的傾斜布置及負懸掛的結構設計，大大降低了皮帶輪及飛輪的安裝高度，從而大大降低了設備的整體高度和喂料高度。與同規格破碎機外形尺寸的比較見表2。

新機型與喂料機械水平布置、而不是傳統的階梯布置，因此，大大減少了峒室的開鑿量。峒室高度降低1/2一2/3，開鑿量減少2/30

(2)動顎運動軌跡理想。新型外動顎勻擺顎式破碎機，動顎與連桿分離。連桿的運動特性，己經不再約束動顎的運動特性。這種新顎的機構設計徹底改變了傳統顎式破碎機動領運動軌跡，通過合理地設計機構參數，可以很靈活地調整動顎運動軌跡，獲得理想的動顎運動特性。

動顎板上各點行程及其特征值決定破碎機性能的好壞。新型外動顎低矮顎式破碎機的行程比遠遠小于傳統復擺顎破，動顎運動軌跡分布規律是:破碎方向行程大，利于物料破碎，磨損方向行程小，大大減少領板磨損。

(3)襯板壽命長。動顎運動的軌跡決定了被破物料在破碎與排料過程中與襯板之間的相對運動及受力狀況。破碎機不同的結構設計，不同的結構參數及不同的腔形會得到不同的動顎軌跡。PEWA90120外動顎低矮顎式破碎機的動顆運動軌跡磨損方向行程及行程比遠遠小傳統PEF90120領式破碎機，從而大大降低襯板磨損。

(4)生產能力高、能耗低。由于新機型動W與靜顎的位置與傳統復擺顎式破碎機正好相反，動顎的往復運動為破碎機提供了可靠的進料保障，并促進排料，生產能力比傳統顎式破碎機高。從動顎運動軌跡分析，新型PE WA90120破碎機以較小的偏心距(18 mm)，可獲得比同規格傳統顎式破碎機PEF90120(偏心距20 mm)大的動顎破碎行程。因此設備運行平穩，轉速提高10%，生產能力提局。新型PE WA90120破碎機小的磨損行程大大減少了無用功，能耗低。


(5)粉塵少、噪音低。

5、新型PE WA90120破碎機工業生產試驗

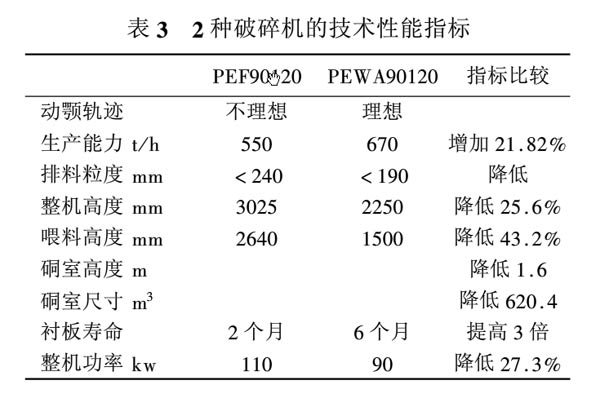

新型PE WA90120破碎機于2001年9月在安慶銅礦的一616 m破碎峒室安裝調試，10一11月進行了工業試驗，與同峒室的同規格的PEF90120傳統復擺顎式破碎機進行比較，綜合檢驗該設備的運轉狀態，檢測該設備的各項性能指標，進行生產能力及破碎粒度的測定。工業試驗表明:PEWA90120外動顎低矮顎式破碎機各項性能指標符合設計要求和生產要求，大大優于PEF90120傳統復擺顎式破碎機。表3比較了兩種破碎機的技術性能指標。

試驗成功后即轉入生產，至今碎礦70多萬t，設備開動率達97%。生產實踐也表明，該機性能優良、操作維修方便，運行可靠，成本低。

PE WA90120破碎機是一種大型復雜的新型破碎設備，為目前用于硬巖地下礦山較大型號的低矮型破碎機，它根本改變了傳統復擺顎式破碎機以四連桿機構中的連桿做為動顎的傳統設計，獲得了傳統顎破不能獲得的動顎理想軌跡，利于破碎又能減輕N板的磨損，因此從根本上改變了復擺顎式破碎機的性能。該機結構獨特:低矮、整個機組可拆、結構緊湊，便于搬運、吊裝，低矮的外形特別適用于空間受到限制的場合，能方便地在井下運輸、安裝及靠近工作面工作。與同規格的傳統顎破相比，生產能力提高21.82%,襯板壽命至少提高3倍，低矮型整機高度降低25.6%，噸礦石消耗的功率可降低30%。該機的研制填補了國內破碎設備的一項空白。
