PE400×600顎式破碎機偏心軸錐度軸承原來壽命短，雖然潤滑和密封良好，但一般使用1000-1500h軸承就出現故障。
經檢查發現，軸承易損壞的主要原因是軸套部位使用一段時間后會形成如圖1(a)所示階梯，軸套在軸上還未套緊，軸套端部即頂在階梯上，致使軸套和軸不能形成緊配合。修復方法：
（1）將階梯位置的高出點磨去，用直尺放置觀看無光線為準，如圖1(b)

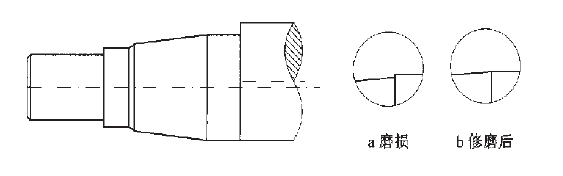

　　圖1軸磨損及修復后結構

(2)將軸承套喇叭口大端切除8-10mm。
(2)將軸承套喇叭口大端切除8-10mm。
(3)由于偏心軸螺紋已損壞，無法用螺母緊固，現采用厚16mm鋼板用車床加工一個環圈，環圈內徑和軸承套小端內徑相同，外徑同軸承套的螺母外圓相同。
(4)環圈、螺母、軸承及套裝配到位后，將環圈與軸分6點均布對稱焊接，每段焊縫20mm。 焊時要斷續，不能讓軸受熱過大。
(5)焊完后，將螺母向環圈擰緊，從而使軸承套反向移動和軸緊固，這點尤其重要。
(6)較后將環圈與軸承套螺母用電焊分2點焊接，使螺母固定，焊縫長10mm即可。

軸承部位裝配如圖2所示。

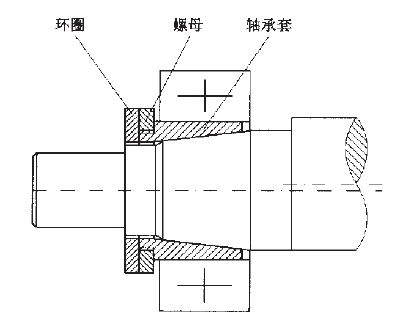

圖2軸承部件裝配結構

以后拆卸只要將焊點磨去即可，采用此法后軸承使用壽命在一年以上。
