鄂式破碎機的常見故障及處理方法

來源：源通重工時間：2015-06-04

鄂式破碎機介紹：
1、鄂式破碎機又名“老虎口”，出現于1858年，適宜于破碎擠壓強度不高于320Mpa的各種軟、硬礦石。
2、鄂式破碎機的破碎方式為曲動擠壓型，原理是曲柄連桿機構。
3、按進料口寬度分：大型鄂式破碎機、中型鄂式破碎機、小型鄂式破碎機三種。 a、大型鄂式破碎機：進料口寬度大于600mm。 b、中型鄂式破碎機：進料口寬度在300～600mm范圍內。 c、小型鄂式破碎機：進料口寬度小于300mm。
4、按動鄂擺動方式分：簡單擺動鄂式破碎機(PJ)、復雜擺動鄂式破碎機(PE) 和綜合擺動式鄂式破碎機三種。
a、簡單擺動鄂式破碎機工作原理：定顎固定在機架的前壁上，動顎則懸掛在懸掛軸上。當偏心軸旋轉時，帶動連桿作上下往復運動，從而使兩塊推力板亦隨之作往復運動。通過推力板的作用，推動懸掛在懸掛軸上的動顎作往復運動。當動顎擺向定顎時，落在顎腔的物料主要受到顎板的擠壓作用而粉碎。當動額擺離定顎時，已被粉碎的物料在重力的作用下，經顎腔下部的出料口自由卸出。因而顎式破碎機的工作是間歇性的，粉碎和卸料過程在顎腔內交替進行。這種破碎機工作時，動顎上各點均以懸掛軸為中心，單純作圓弧擺動。由于運動軌跡比較簡單，故稱為簡單擺動型顎式破碎機。
b、復雜擺動鄂式破碎機工作原理：由電動機驅動皮帶和皮帶輪，通過偏心軸使動顎上下運動，當動顎上升時肘板和動顎間夾角變大，從而推動動顎板向定顎板接近，與此同時物料被擠壓、搓、碾等多重破碎；當動顎下行時，肘板和動顎間夾角變小，動顎板在拉桿、拉桿彈簧的作用下離開定顎板，此時已破碎物料從破碎腔下口排出，隨著電動機連續轉動破碎機動顎作周期性的壓碎和排料，實現批量生產，破碎效率較低，其破碎比一般為3-6。
5、鄂式破碎機每轉一周，只有半個周期用于破碎，另半個周期用于排料。

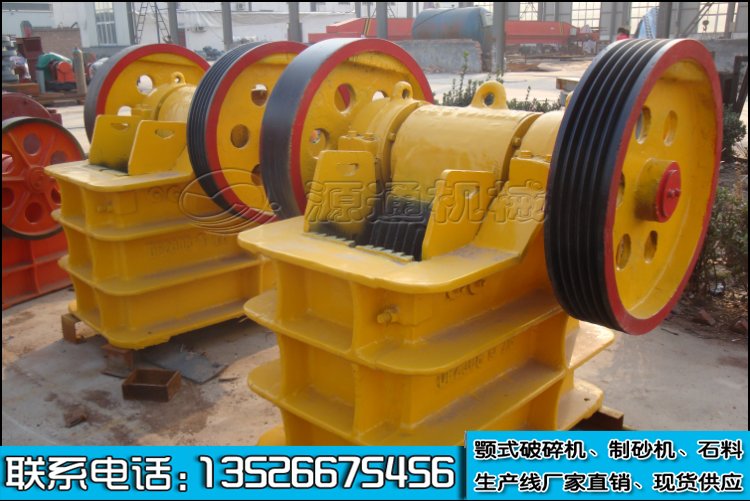

6、鄂式破碎機的組成：機架、工作機構(鄂板、側護板)、轉動體(偏心軸、軸承、飛輪、帶輪等)、保險裝置(調整座、肘板、肘板墊)、調整裝置(拉桿、拉桿彈簧)等組成。 250x400鄂式破碎機[1].jpg

鄂式破碎機的機架：
1、機架是上、下開口的四壁剛性框架，用作支承偏心軸并承受破碎物料的反作用力，要求有足夠的剛度和強度，一般用鑄鋼整體鑄造。
2、機架制造工藝有兩種：中碳鋼鑄造機架和中碳鋼鋼板焊接機架，焊接機架是在原鑄造機架的基礎上又增加了多條加強筋，并通過嚴格的質量控制和特定的工藝要求，達到與鑄造機架相同效果。
3、小型鄂式破碎機可用優質鑄鐵代替鑄鋼，大型鄂式破碎機需分段鑄成，再用螺栓牢固連接成整體，鑄造工藝復雜。
4、在機架寬度范圍內，機架水平度允許偏差≤2mm，機架水平度檢驗尤為重要，它避免鄂式破碎機單邊進料，因負荷不均而損壞設備。

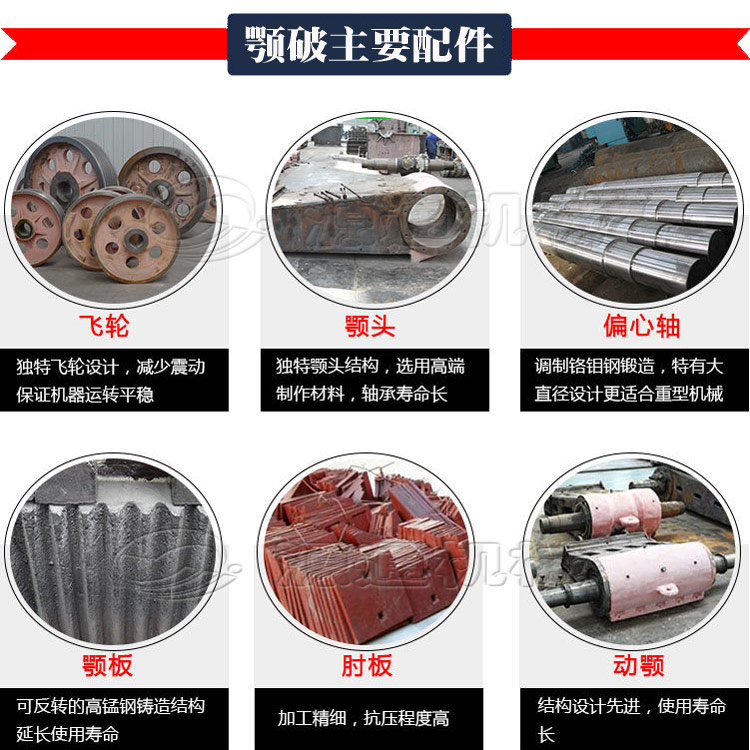

5、安裝鄂式破碎機時，為減輕振動，應在機架與混凝土基礎中間墊上厚度大于10mm的橡膠墊。顎式破碎機主要配件展示jpg.jpg

鄂式破碎機常見故障及處理：
⑴、破碎機空轉時，下部出現金屬的撞擊聲：
1、破碎機動鄂和定鄂齒板相互撞擊聲，是由于排礦口過小造成的，應及時調整。
2、推力板支承中或墊片調節裝置中出現撞擊聲，一般是由拉桿調節彈簧彈性消失或損壞，或彈簧壓得不緊造成轉動，當動鄂板、肘板、機架三者結合不緊密，使肘板頭與兩端支承產生撞擊，或調節墊片間互相撞擊，應及時緊固壓緊螺母直到撞擊聲消失為止。
3、還有可能是肘板支承滑塊磨損嚴重或松弛、肘板頭部嚴重磨損，應及時更換。
⑵、破碎機工作時有跳動或撞擊聲：
1、顎板的緊固螺栓松動或掉落，應及時緊固或更換。
2、排料口過小，兩顎板底部相互撞擊，調正排料口，保證兩顎板的正確間隙。
⑶、顎式破碎機機架后部產生敲擊聲：
1、拉桿未擰緊，肘板撞擊動顎和調整座的肘板墊，緊固拉桿。
2、拉桿與動顎下部的鉤子有摩擦，檢查彈簧張力是否失效，如失效則更換彈簧，緊定拉桿或重新緊固彈簧。
3、彈簧與彈簧座之間相互撞擊，將彈簧座安裝到位，并緊定拉桿螺母至合適位置。
⑷、顎式破碎機機架跳動嚴重：
1、地腳螺栓松動或斷裂，緊定地腳螺栓或更換斷裂的螺栓。
2、飛槽輪配重塊位置跑偏，拆下飛槽輪軸端蓋板，旋松飛槽輪緊定襯套螺栓，調正飛槽輪配重塊位置，然后緊固緊定襯套螺栓。
3、主機基礎不穩固，無隔震措施，加固基礎，加墊枕木或橡皮等。
⑸、肘板斷裂頻繁：
1、鄂式破碎機超負荷或大于進料口尺寸的料進入，防止主機超負荷，更換肘板并控制進料粒度。
2、有非破碎物進入破碎腔，防止非破碎物進入破碎腔，并更換肘板并采取措施。
3、肘板與肘板墊之間不平行，有偏斜，正確安裝肘板，更換肘板并更換已磨損的肘板墊。
4、肘板鑄件有較嚴重的鑄造缺陷，更換合格的肘板。
5、肘板中部強度過低，其強度不足以克服因正常破碎礦石產生的破碎力而損壞。
6、拉桿彈簧壓得太緊，再加上工作時的破碎力使其過載而斷裂，可適當調松彈簧。
⑹、推力板支承墊產生撞擊聲：
1、彈簧拉力不足，調整彈簧力或更換彈簧。 2、支承墊磨損或松動，緊固或修正支承墊。
⑺、彈簧斷裂： 1、調小排料口時，未放松彈簧，更換彈簧。
⑻、調整座斷： 1、肘板、肘板墊自行采購或改制，不符合主機廠設計要求，更換調整座并更換裝配主機廠原裝肘板、肘板墊。 2、調整座固定螺栓松動，更換調整座并緊固調整座螺栓。 3、調整座有嚴重的鑄造缺陷或焊接缺陷，更換調整座。
⑼、偏心軸彎曲或斷裂： 1、在主機吊裝過程中發生側翻，偏心軸單邊受力彎曲，更換新的偏心軸，正確吊運主機。2、被破碎物硬度超過產品使用說明書規定，更換新的偏心軸，按破碎物料的抗壓強度，選擇相適應的破碎機。 3、主機長期超負荷運轉，更換新的偏心軸，調正作業負荷或更換相適應的破碎機。 4、肘板不符標準，非破碎物進入破碎腔時起自斷保護作用，更換新的偏心軸，不使用不符設計標準的肘板、肘板墊。 5、偏心軸熱處理不當，應力集中，造成短期內斷裂，更換新的偏心軸，使用熱處理合格的偏心軸。
⑽、顎式破碎機軸承溫渡過高： 1、潤滑脂不足，加入適量的潤滑脂。 2、潤滑脂臟污，清洗軸承后更換潤滑脂。 3、軸承損壞，更換軸承。
⑾、飛輪旋轉但動顎停止擺動： 1、推力板折斷，更換推力板。 2、連桿損壞，修復連桿。 3、彈簧斷裂，更換彈簧。
⑿、主機槽輪、動顎運轉正常，但破碎工作停止： 1、拉緊彈簧斷裂，更換拉緊彈簧。 2、拉桿斷裂，更換拉桿。
3、肘板脫落或斷裂，重新安裝或更換肘板。
⒀、飛輪顯著地?cái)[動，偏心軸回慢： 1、由于皮帶輪與飛輪鍵松動或損壞，輪與軸不能同步轉動。
⒁、主機突然停機(俗稱：悶車）： 1、排料口堵塞，造成滿腔堵料，清除排料口堵塞物，確保出料暢通。 2、驅動槽輪轉動的三角皮帶過松，造成皮帶打滑，調緊或更換三角皮帶。 3、偏心軸緊定襯套松動，造成機架的軸承座內兩邊無間隙，使偏心軸卡死，無法轉動，重新安裝或更換緊定襯套。 4、工作場地電壓過低，主機遇到大料后，無力破碎，調正工作場地的電壓，使之符合主
機工作電壓的要求。 5、軸承損壞，更換軸承。
⒂、破碎產品粒度變粗： 1、鄂式破碎機襯板下部嚴重磨損的結果，應將鄂板上下調換或更換新襯板，調整排礦口達到要求的尺寸。
⒃、產量達不到出廠標準： 1、被破碎物料的硬度或韌性超過使用說明書規定的范圍，更換或增加破碎機。2、電動機接線位置接反，主機開反車(動顎順時針旋轉，或電機三角形接法接成星形接法），調換電機接線。3、排料口小于規定極限，排料口調整到說明書規定的公稱排料口和增加用于細碎的破碎機。 4、顎板移位，齒頂與齒頂相對，檢查齒板齒距尺寸，如不符標準則須更換顎板，調正固定顎板與活動顎板的相對位置，保證齒頂對齒根后，固定壓緊，防止移位。 5、工作現場電壓過低，調高工作場地電壓，使之適應主機重載要求。 6、動顎與軸承磨損后間隙過大，使軸承外圈發生相對轉動，更換軸承或動顎。
